氟塑料耐高温补偿导线能耐多少度?
发布日期：2017-04-25 来源：青盛电气 浏览次数：1684

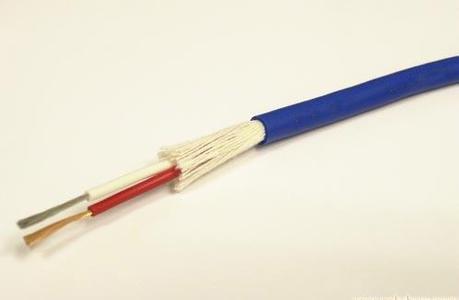

氟塑料耐高温补偿导线/补偿电缆具有较好的耐高温性能，可长期在-40℃-200℃之间带有腐蚀性气体等较恶劣的环境下工作。并有耐酸碱、耐油和耐老化等特点，可有效的保证热电偶与仪表之间的连接和传输信号。现已广泛应用于电力、冶金、石油、化工等测温领域。
补偿线按品种划分为SC、KC、BC、NC、KX、EX、JX和WC3/25、WC5/26等/。其中字母“C”表示补偿型“X”表示延伸型。
| 配用热电偶 | 分度号 | 补偿导线型号 | 绝缘及护层材料 | 温度范围 |
| 镍铬-镍硅 | K |
KX-HFF KC-HFF KC-HFFP KX-HFFRP KC-HFHFFRP |
F46 | -40℃至200℃ |
| 铂铑10-铂 | S |
SC-HFF SC-HFFP SC-HFFRP |
F46 | |
| 镍铬-康铜 | E |
EX-HFF EX-HFFP EX-HFFRP |
F46 | |
| 铁-康铜 | J |
JX-HFF JX-HFFP JX-HFFRP |
F46 | |
| 铜-康铜 | T |
TX-HFF TX-HFFP TX-HFFRP |
F46 |
订货时须标明型号、规格、线芯截面、芯数、屏蔽方式和数量
产品代号及含义：
| 项目 | 代号 | 代号含义 | 项目 | 代号 | 代号含义 |
| 型 号 | SC | 配用S分度号热电偶补偿型补偿导线 | 耐热等级 | 70℃ | 最高使用温度为70℃ |
| RC | 配用R分度号热电偶补偿型补偿导线 | 105℃ | 最高使用温度为105℃ | ||
| NC | 配用N分度号热电偶补偿型补偿导线 | 200℃ | 最高使用温度为200℃ | ||
| NX | 配用N分度号热电偶补偿型补偿导线 | 275℃ | 最高使用温度为275℃ | ||
|
KCA KCB |
配用K分度号热电偶补偿型补偿导线 | 绝缘材料 | PVC | 聚氯乙烯 | |
| KX | 配用K分度号热电偶补偿型补偿导线 | G | 硅橡胶 | ||
| EX | 配用E分度号热电偶补偿型补偿导线 | PP | 聚丙烯 | ||
| JX | 配用J分度号热电偶补偿型补偿导线 | F4 | 聚四氟乙烯 | ||
| TX | 配用T分度号热电偶补偿型补偿导线 | F46 | 聚全氟乙烯 | ||
| 系列代号 | ZR | 阻燃电缆 | 护套材料 | PVC | 聚氯乙烯 |
| ia | 本安电缆 | G | 硅橡胶 | ||
| 使用分类 | G | 一般用 | F4 | 聚四氟乙烯 | |
| H | 耐热用 | F416 | 聚全氟乙丙烯 | ||
| 精度等级 | S | 精密级 | 屏蔽材料 | 无屏蔽可省略 | |
| P1 | 镀锡铜线 | ||||
| / | 普通级 | P3 | 铝塑复合带 | ||
| P2 | 铜塑复合带或铜带 | ||||
| 规格 | 2×导体截面积mm2 | 导体种类 | 单股导体可省略 | ||
| R | 多股绞合导体 |
技术指标：
1.型号、合金丝材料和绝缘颜色
| 补偿导线型号 | 配用热电偶 | 热电偶分度号 | 补偿导线合金丝 | 绝缘层着色 | ||
| 正极 | 负极 | 正极 | 负极 | |||
| SC | 铂铑10-铂热电偶 | S | SPC（铜） | SNC(铜镍) | 红 | 绿 |
| RC | 铂铑13-铂热电偶 | R | RPC（铜） | RNC(铜镍) | 红 | 绿 |
| KCA | 镍铬-镍硅热电偶 | K | KPCA（铜） | KNCA(康铜) | 红 | 蓝 |
| KCB | KPCB（铁） | KNCB(铜镍) | 红 | 蓝 | ||
| KX | KPX（镍铬） | KNX(镍硅) | 红 | 黑 | ||
| NC | 镍铬硅-镍硅热电偶 | N | NPC（铁） | NNC(铜镍) | 红 | 灰 |
| NX | NPX（镍铬硅） | NNX(镍硅) | 红 | 灰 | ||
| EX | 镍铬-铜镍热电偶 | E | EPX（镍铬） | ENX(铜镍) | 红 | 棕 |
| JX | 铁-铜镍热电偶 | J | JPX（铁） | JNX(铜镍) | 红 | 紫 |
| TX | 铜-铜镍热电偶 | T | TPX(铜) | TNX(铜镍) | 红 | 白 |
2.使用分类和护层颜色：
| 使用分类 | 精度等级及标志 | 护套着色 | |||
| 普通级 | 精密级 | 普通级 | 精密级 | ||
| 一般用 | G | / | S | 黑色 | 灰色 |
| 耐热用 | H | / | S | 黑色 |
黄色
|
