变频专用电缆特点分析及型号规格型号制定

发布日期:2017-04-25 来源:青盛电气 浏览次数:1220

  变频专用电缆特点分析及型号规格型号制定

        近二十年来变频调速电机在国内外有很大的发展,年增长率略超过10%,而直流传动年增长率为3-4%。变频电机具有较多的优点,如设备投资费用少,结构简单,体积小,成本低,节能,调速范围大,具有恒功率、恒转速的特性,使用方便,容量大等等。因此当前在冶金、矿山、铁路等工业方面广泛地使用,最近在家用电器同样也大量应用。

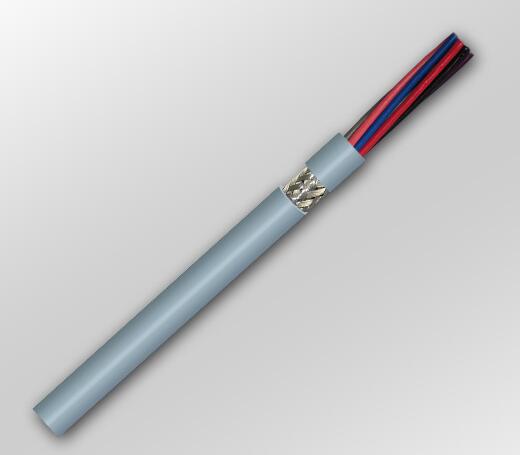

  2.变频电缆特点分析
        变频调速技术关系到变频电机、变频电源和连接电缆,这段电缆长度并不很长,截面也不很大,绝缘性能属于电力电缆范畴,因为实际的工作频率为30~300Hz,常简称为变频电缆。
  变频电缆作为电机与变频控制器的电力传输载体,由于传输功率大、传输频率变化时间短造就了它特有的工作特点:
  1.脉冲电压对绝缘的影响大;2.电缆本体对外发射电磁波;3.中性线电流的叠加。

  这就要求电缆具有1.抑制高次谐波电压累加造成绝缘击穿;
  2.抑制高次谐波电流累加造成中性线过载;
  3.抑制高频电磁波对环境的污染三大问题。
  为了解决这三大问题就要求电缆具有1.对称的结构;2.良好的电磁屏蔽;3.增大中性线载流能力。

  一、由于需要对称得电缆结构,所以电缆芯数为3芯、3+1芯(其中一芯为同心导体结构——T)、3+3芯(3大3小结构)。
  二、由于需要良好的电磁屏蔽,所以该电缆必须金属屏蔽。
  三、由于需要增大中性线载流能力,

所以建议该电缆中心线截面大于等于一半主线芯截面,最好等于主线芯截面。
  3.变频电缆型号命名和代号
  (一)代号
  变频电缆BP中
  铜导体T(省略)
  铝导体L
  同心导体T
  交联聚乙烯绝缘YJ
  硅橡胶绝缘G
  铜带绕包屏蔽P2
  铜丝编织屏蔽P
  聚氯乙烯护套V
 硅橡胶护套G
  (二)变频电缆命名
  1.命名表示:型号+电压等级+规格+标准号
  2.举例
  BPYJVP20.6/1kV3*120Q/XXXXXXXXXX-XXXX
   ————额定电压0.6/1kV交联聚乙烯绝缘铜带屏蔽变频电缆规格为3*120,
    BPYJVTP20.6/1kV3*120+70TQ
    ————额定电压0.6/1kV交联聚乙烯绝缘铜带屏蔽同心导体变频电缆,规格为3*120+70T(70mm2为同心导体截面)
    BPYJVP0.6/1kV3*120+3*25Q
    ————额定电压0.6/1kV交联聚乙烯绝缘铜丝编织屏蔽变频电缆,规格为3*120+3*25;
