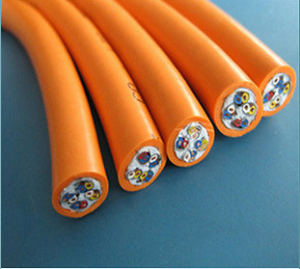

高速柔性拖链电缆TPUSR

发布日期:2020-04-17 来源:青盛电气 浏览次数:762

高速柔性拖链电缆TPUSR

产品结构

导线: 多股超细精绞无氧铜丝,符合VDE0295CLASS 6标准

额定电压: 截面<0.5mm2:300/300V 截面≥0.5mm2:300/500V

绝缘: 高韧性热塑性弹性体

测试电压: 2000V 颜色代码: ≤0.5mm 颜色表示,棕、黑、蓝、紫、粉红、橙(采用双层共挤) ≥0.5mm 黑色数字白色号码编号,3芯以上带有蓝绿接地线(黄绿可选)(采用双层共挤)   最小弯曲半径     固定敷设: 6×D   移动安装: 弯曲半径不小于7.5×D,弯曲半径越大,弯曲寿命随之递增。   使用温度 芯线结构: 防扭结分层,或分组式间隙填充   固定敷设: -40℃至+80℃ 护套材料: 特殊丁腈橡胶复合物   移动安装: -30℃至+80℃   抗辐射强度: 8×107cJ/kg 护套颜色: 黑色(RAL9005) 灰色(RAL7001) 橙色(RAL2003)   阻燃性: 符合IEC60332-1-2+EN60332-1-2

耐化学性: 参见耐化学性附表 特性要求 使用范围 TPUSR拖链电缆安徽天缆电气有限公司专业生产商。

移动特性

◆敷设行程: 80m,加速度30m/S2,移动速度3m/S  适用于连续往复运动下的安装,特别是工业作用环境下的频繁弯曲场合,如现代化机械标准部件的拖链中及物流系统、操控系统、机械自动化系统等。数控机床、木材石材机械、玻璃与门窗机械、注塑机、机械(人)手、建筑机械、重型机器厂、汽车制造、起重运输设备、自动化仓库等的室内外环境。可根据不同要求选用不同护套材料。

◆弯曲寿命:60次/分钟,>600万次

特性: ◆防浅水、防油、抗紫外线、耐候性 ◆耐寒、耐磨性、能承受较重的机械外力 ◆耐寒、耐磨性、能承受较重的机械外力 比中度电缆更快加速度与更强的耐曲挠性
