低烟无卤阻燃耐火电缆 WDZ-YJY23电缆
一、WDZ-YJY23电缆执行标准：企业标准
二、WDZ-YJY23电缆的说明
低烟无卤电缆可分为低烟无卤阻燃系列和低烟无卤耐火系列。
低烟无卤电缆是本公司参展法国标准RCCE及NF系列标准，国家标准GB/T18380,GB/T19216,GB/T17651,GB/T17650及国际标准进行生产。
低烟无卤阻燃电缆具有难以着火并具有阻止或蔓延的能力，而且，一旦着火，它具有无卤，低烟，无毒，无腐蚀等特性。适用于如高层建筑，宾馆，医院，地铁，核电站，隧道，发电厂，矿山，石油，化工等。
低烟无卤耐火电缆除满足低烟无卤阻燃电缆的特性外，它还能在火灾条件下满足线路供电的能力。主要用于火灾报警，消防设备，排烟设备，以及紧急通道运输，照明等应急设施的供电线路中需要耐火的场所。
（1）、低烟无卤电缆的阻燃等级
根据GB/T18380.3-2002规定的试验条件，低烟无卤电缆的阻燃等级分为A、B、C、D四个等级。
|
阻燃等级 |
供火温度 |
供火时间 |
成束敷设电缆的非金属材料体积 |
碳化高度 |
自息时间 |
|
A |
≥815℃ |
40min |
≥7升/米 |
≤2.5米 |
≤1h |
|
B |
≥815℃ |
40min |
≥3.5升/米 |
≤2.5米 |
≤1h |
|
C |
≥815℃ |
20min |
≥1.5升/米 |
≤2.5米 |
≤1h |
|
D |
≥815℃ |
20min |
≥0.5升/米 |
≤2.5米 |
≤1h |
（2）、低烟无卤电缆绝缘采用不含卤素的交联聚乙烯，护套采用了不含卤素的聚烯烃材
料，所以组成电缆的所有材料都不含卤素。电缆燃烧时释放的烟雾量很少，它不会产生很浓的酸雾，有毒气体，毒性很小。

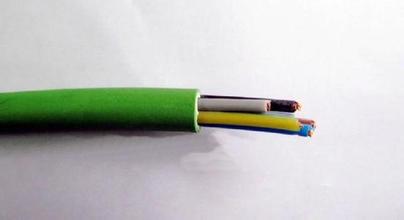

三、WDZ-YJY23电缆产品结构：
四、WDZ-YJY23电缆产品表示方法
（1）、低烟无卤电缆型号由燃烧特性代号和电缆型号两部分组成
燃烧特性
|
名称 |
代号 |
|
阻燃A级 |
ZA |
|
阻燃B级 |
ZB |
|
阻燃C级 |
ZC |
|
阻燃D级 |
ZD |
|
耐火 |
N |
|
低卤低烟 |
WD |
用途代号
|
名称 |
代号 |
|
电力 |
省略 |
|
控制 |
K |
|
布线 |
B |
材料代号
|
名称 |
代号 |
|
铜导体 |
省略 |
|
交联聚乙烯绝缘 |
YJ |
|
聚烯烃护套 |
Y（E） |
（2）、产品用型号，额定电压，芯数，标称截面和本标准号表示。
例如：
额定电压600/1000V交联聚乙烯绝缘绝缘聚烯烃护套阻燃B类低烟无卤电缆，3芯，240m㎡。
表示为：WDZB-YJY 600/1000V 3*240 Q/TEC16.05-2005
五、WDZ-YJY23电缆的型号及名称。 见表
|
型号 |
名称 |
阻燃级别 |
芯数 |
截面m㎡ |
额定电压V |
|
WDZ-KYJY （WDZ-KYJE） |
交联聚乙烯聚烯烃护套阻燃低烟无卤控制电缆 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZ-KYJY22 （WDZ-KYJE22） |
交联聚乙烯绝缘钢带铠装聚烯烃护套阻燃低烟无卤控制电缆 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WWDZB-YJY DZ-KYJYP2 （WDZ-KYJEP2） |
交联聚乙烯绝缘钢带屏蔽聚烯烃护套阻燃低烟无卤控制电缆 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZ-KYJYP2-22 （WDZB-YJY ） |
交联聚乙烯绝缘钢带屏蔽钢带铠装聚烯烃护套阻燃低烟无卤控制电缆 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZN-KYJY （WDZN-KYJE） |
交联聚乙烯绝缘聚烯烃护套阻燃耐火低烟无卤控制电缆 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZN-KYJY22 （WDZN--KYJE22） |
交联聚乙烯绝缘钢带铠装聚烯烃护套阻燃耐火低烟无卤控制电缆 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZN-KYJYP2 （WDZN-KYJEP2） |
交联聚乙烯绝缘铜带屏蔽聚烯烃护套阻燃耐火低烟无卤控制电缆 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZ-YJY （WDZ-YJE） |
交联聚乙烯绝缘聚烯烃护套阻燃低烟无卤电力电缆 |
A、B、C、D |
1-5 |
1.5-800 |
600/1000 |
|
WDZ-YJY22 （WDZ-YJE22） |
交联聚乙烯绝缘钢带铠装聚烯烃护套阻燃耐火低烟无卤电力电缆 |
A、B、C、D |
1-5 |
1.5-800 |
600/1000 |
|
WDZN-YJY （WDZN-YJE） |
交联聚乙烯绝缘聚烯烃护套阻燃耐火低烟无卤电力电缆 |
A、B、C、D |
1-5 |
1.5-800 |
600/1000 |
|
WDZN-YJY22 （WDZN-YJE22） |
交联聚乙烯绝缘钢带铠装聚烯烃护套阻燃耐火低烟无卤电力电缆 |
A、B、C、D |
1-5 |
1.5-800 |
600/1000 |
六、适用特性
1、 控制电缆的额定电压U。/U为450/750V。
2、 电缆长期允许工作温度不超过90℃。
3、 安装时环境温度不宜低于0℃
4、 电缆安装时的最小弯曲半径
A、 低烟无卤阻燃，耐火控制电缆：无铠装层的电缆应不小于电缆外径的6倍，有铠装或铜带屏蔽结构的电缆应不小于电缆外径的12倍。
B、 低烟无卤阻燃，耐火电力电缆的最小弯曲半径。见下表：（D电缆的外径）
|
项目 |
单芯电缆 |
多芯电缆 |
||
|
无铠装 |
有铠装 |
无铠装 |
有铠装 |
|
|
安装时最小弯曲半径 |
20D |
15D |
15D |
12D |
5、 多芯电缆中性线导体标称截面。见下表：
|
主绝缘线芯导体标称截面mm2 |
中性线导体标称截面 |
|
|
3+1，3+2，4+1芯 |
等4，5芯 |
|
|
4 |
2.5 |
4 |
|
6 |
4 |
6 |
|
10 |
6 |
10 |
|
16 |
10 |
16 |
|
25 |
16 |
25 |
|
35 |
16 |
35 |
|
50 |
25 |
50 |
|
70 |
35 |
70 |
|
90 |
50 |
90 |
|
120 |
70 |
120 |
|
150 |
70 |
150 |
|
185 |
95 |
185 |
|
240 |
120 |
240 |
|
300 |
150 |
300 |
|
400 |
185 |
400 |
6、 单芯电缆导电线芯为圆形，16 mm2及以上者可以紧压。多芯电缆线芯截面为35 mm2及一下者，其线芯为圆形，线芯截面为50 mm2及以上者为扇形，瓦型，或半圆形。四芯电缆中第四芯（中性线芯）可为圆形或扇形。五芯电缆中性线可为圆形或瓦型6 mm2及以下者允许由单根导体构成，10 mm2及以上者由多根单线组成。成型导体（扇形，瓦型或半圆形）应当紧压。
七、主要性能
1、 低烟无卤阻燃型
1） 阻燃性能应能通过GB18380的成束电缆燃烧试验。试验后电缆烧焦或受影响部分达到的高度应不超过火焰作用点以上2.5m，或单根垂直燃烧试验。
2） 卤酸气体释放量试验应能通过GB/T17650.1-1998卤酸气体总量测定∠5mg/g以及GB/T17650.2-19981用测量PH值和电导率来测定气体的酸度（1L水中PH≥4.3 电导率值应不超过10us/mm）
3） 烟密度试验应能通过GB/T17651.2-1998电缆或光纤在特点条件下燃烧的烟密度测定（透光率的最小值≥60%）
4） 导体直流电阻符合GB/T3956的规定
5） 工频耐压试验：电力电缆应经受3500V，5min不击穿。控制电缆应经受3000V，5min不击穿。
6） 应经受-15℃的低温卷绕试验或低温冲击试验，试验后试样表面应无目力可见裂纹。
2、 低烟无卤耐火型
除满足阻燃低烟无卤型的性能以外，其耐火试验应能通过GB/T19216-2003在火焰条件下电缆或光纤的线路完整性试验中的规定，在750℃，90min燃烧，2A熔丝不容断。
