变频器专用电力电缆

发布日期:2017-04-01 来源:青盛电气 浏览次数:1102

一:产品执行标准

Q/HHTZH006阻燃耐火特性试验执行GB12666-90标准



二:基本型号及名称

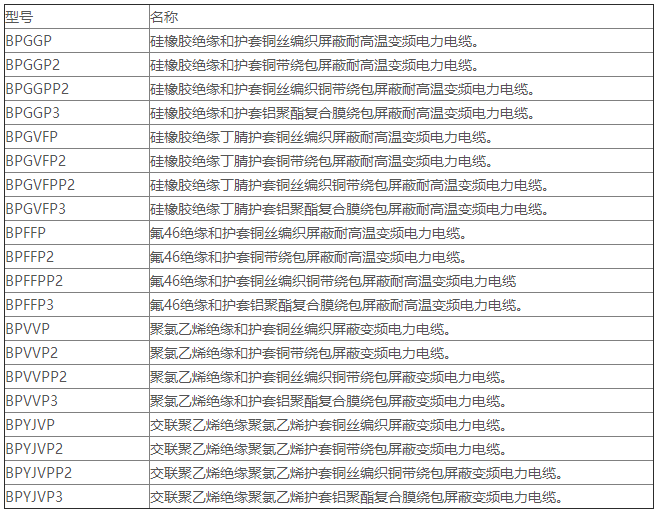

表1

备注:导体线芯中铜丝可以采用镀锡,阻燃型电缆型号前加ZR,软结构电缆加R。



三:代号名称和含义

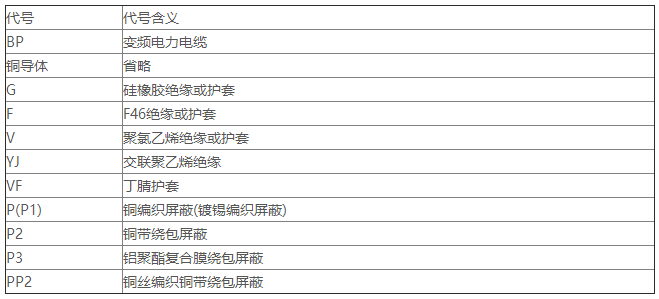

表2

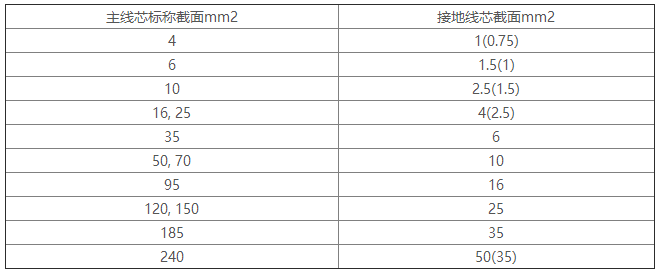

电缆规格

主线芯截面

接地线芯截面

四:主要技术指标

1.成品电缆导体直流电阻(符合GB3956规定)

2.成品电缆的绝缘电阻(20℃)氟塑料及硅橡胶绝缘应不小于100MΩ*km。聚氯乙烯绝缘应不小于50 MΩ*km。

3.成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。

4.屏蔽层传输阻抗

电缆在100MHz时传输阻抗等于或小于100Ω/m。

电缆的理想屏蔽抑制系数等于或小于0.7。

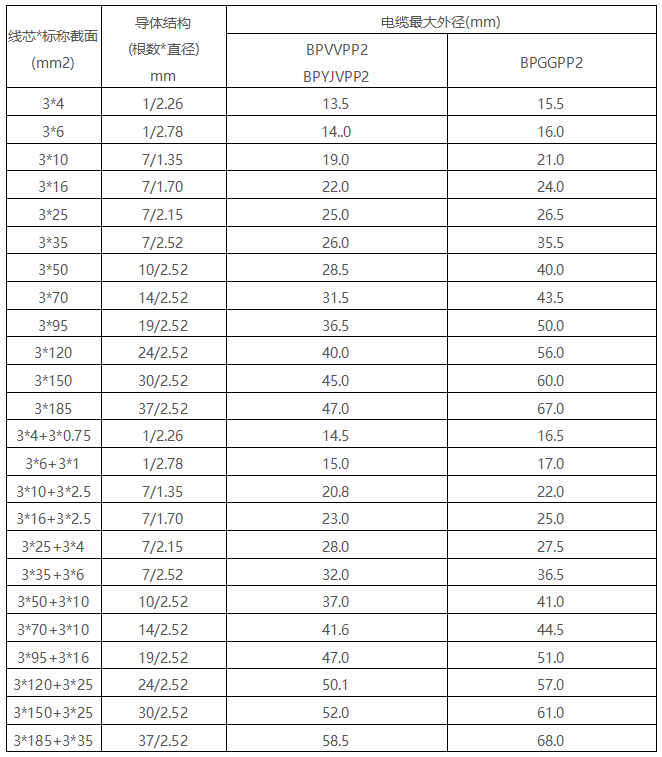

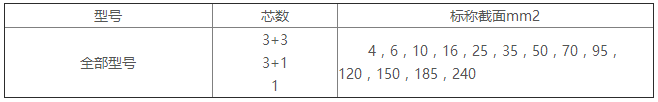

五:基本电缆规格及结构参数



六:使用特性

1. 交流额定电压:U0/U 0.6/1KV

最高工作温度:硅橡胶绝缘180℃

氟46绝缘200℃和260℃两种

聚氯乙烯绝缘70℃

交联聚乙烯90℃

最低环境温度:敷设电缆时的环境温度应不低于-40℃;聚氯乙烯护套电缆不低于0℃。

2. 电缆安装敷设温度应不低于-25℃。

3. 电缆允许弯曲半径:电缆最小为电缆外径的10倍



七:产品特点及用途

本产品适用于交流额定电压0.6/1KV及以下变频控制系统作供电电缆或电气连接,产品具有较强的耐电压冲击性,能经受变频时的脉冲电压,电缆具有良好的屏蔽性,并有效消除电磁干扰,降低变频电机噪音,保证系统稳定运行。广泛用于冶金、电力、石化等行业。
