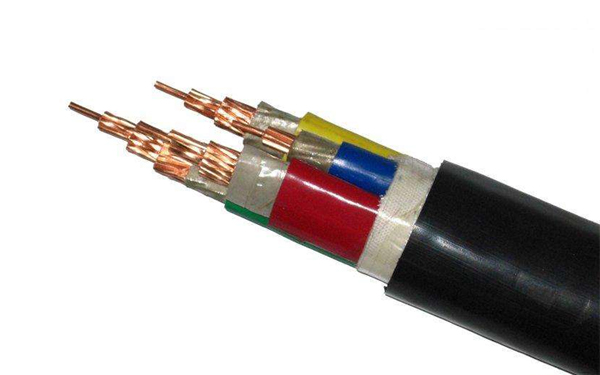

氟塑料绝缘耐高温电力电缆

发布日期:2017-04-01 来源:青盛电气 浏览次数:1096

一:产品执行标准

Q/HHTZH001.2阻燃耐火特性试验执行GB12666-90标准



二:基本型号及名称

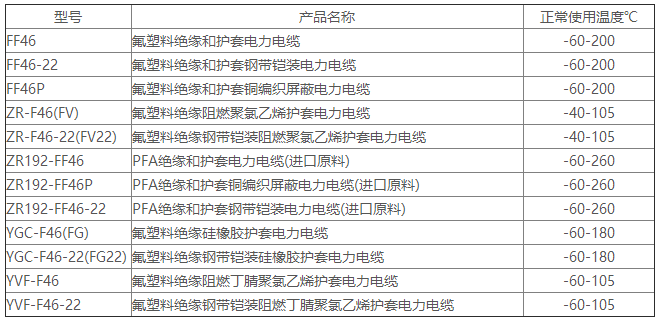

表1

备注:软结构电缆在原型号中加R,导体线芯中铜丝可以采用镀锡。



三:代号名称和含义

表2



四:使用特性

1. 交流额定电压:U0/U 0.6/1KV

2.最高工作温度:聚全氟乙丙烯(F46)绝缘不超过200℃

可溶性聚四氟乙烯(PFA)绝缘不超过260℃

3. 最低环境温度:氟塑料绝缘和护套

固定敷设-40℃,非固定敷设-15℃

4. 电缆安装敷设温度应不低于0℃(氟塑料、硅橡胶和丁腈护套电缆不低于-25℃)。

5.电缆允许弯曲半径:单芯电缆最小为电缆外径的15倍

多芯电缆最小为电缆外径的10倍



五:主要技术指标

1.成品电缆导体直流电阻(符合GB3956规定)参照附录A表1。

2.20℃时绝缘电阻不小于500MΩ/KM,180℃时绝缘电阻不小于10MΩ/KM

3.成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。

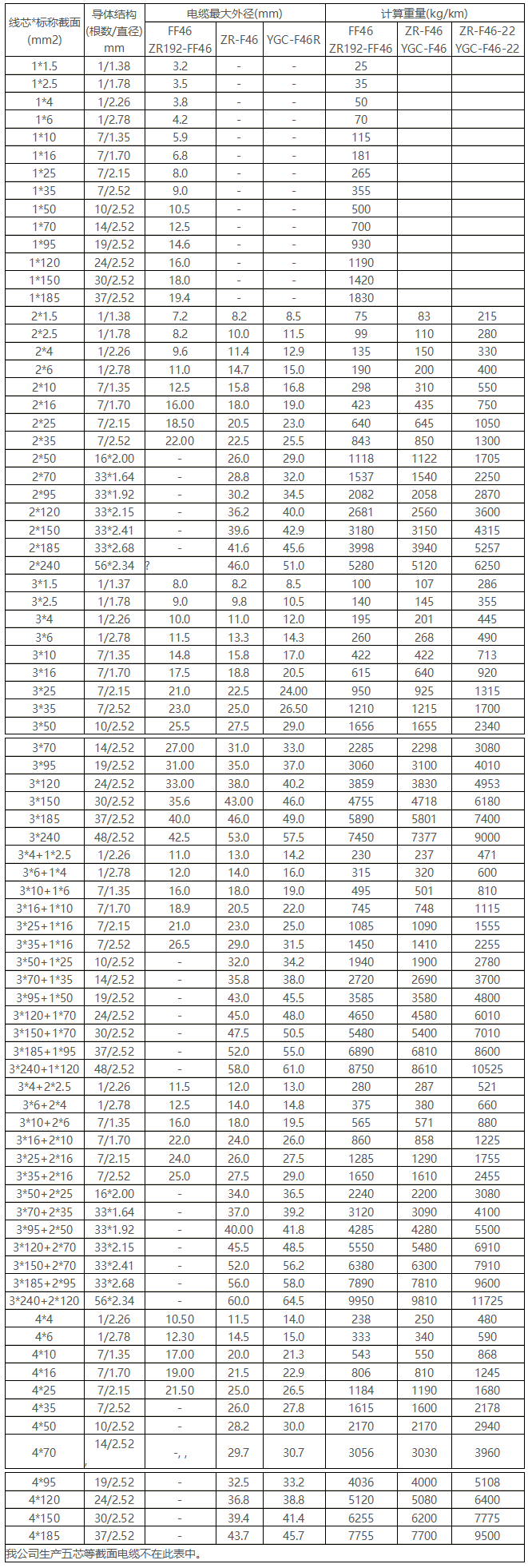

六:基本电缆规格及结构参数


注:铠装电缆外径参照附录D表1进行计算。



七:产品特点及用途

本产品适用于交流额定电压0.6/1KV及以下作固定敷设用输配线路、动力传输或电机引接线,具有耐高温、耐腐蚀、耐酸碱及腐蚀性气体、防水等特性,高温环境电气性能稳定,载流量大,使用寿命长,广泛用于冶金、电力、石化、大型建筑、汽车制造等行业。
