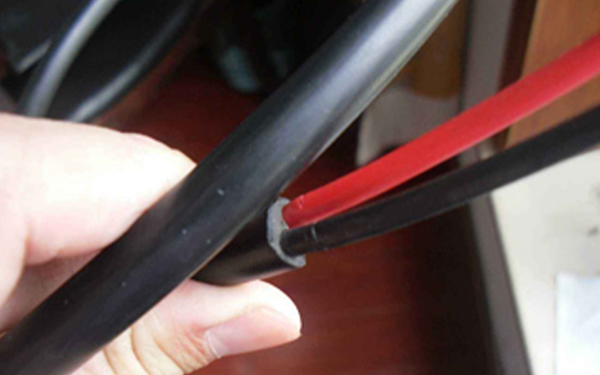

双芯光伏电缆
|
项目 |
技术参数 |
||||
|---|---|---|---|---|---|
|
工作温度（℃） |
-40~ ﹢ 90 |
||||
|
工作电压（ KV ） |
0.6~1.0/1.8 |
||||
|
芯数（ NO. ） |
2 |
||||
|
标称截面（ mm2 ） |
2 × 2,5 |
2 × 4,0 |
2 × 6,0 |
2 × 10 |
2 × 16 |
|
铜丝结构（ NO./mm ） |
2*50/0.25 |
2*56/0.3 |
2*84/0.3 |
2*228/0.3 |
2*128/0.4 |
|
绝缘壁厚（ mm ） |
≥ 0.5 |
≥ 0.6 |
≥ 0.7 |
≥ 0.8 |
≥ 1.0 |
|
护套壁厚（ mm ） |
≥ 0.5 |
≥ 0.6 |
≥ 0.7 |
≥ 0.8 |
≥ 0.9 |
|
A 圆形电线外径（ mm ） |
9.2 ± 0.1 |
12.0 ± 0.1 |
13.0 ± 0.1 |
16.0 ± 0.1 |
17.0 ± 0.1 |
|
B 扁形电缆单支外径（ mm ） |
5.4 ± 0.1 |
6.1 ± 0.1 |
7.2 ± 0.1 |
9.0 ± 0.1 |
9.8 ± 0.1 |
|
导体电阻（ 20 ℃）Ω /km |
≤ 9.45 |
≤ 7.98 |
≤ 3.30 |
≤ 1.91 |
≤ 1.24 |
|
试验电压（ kV/min ） |
6.5/5 No breakdown |
||||
