热电偶用补偿电缆、补偿导线
发布日期:2017-04-01 来源:青盛电气 浏览次数:2878
一、热电偶用补偿导线、电缆执行标准:
热电偶用补偿导线、电缆按GB/T4989-94标准等效IEC584-3标准生产。

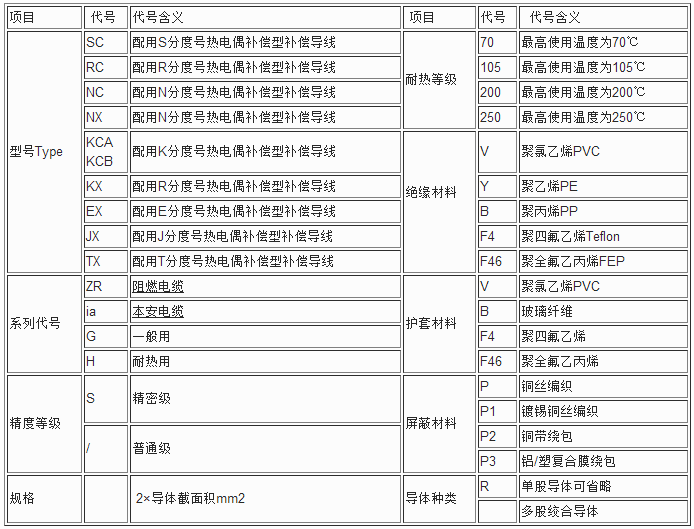

二、产品代号及含义
例:1.与K分度号热电偶连接的延长型精密补偿导线最高使用温度105℃聚氯乙烯绝缘和护套,多股绞合导体,镀锡铜线编织屏蔽。
导体标称截面为1.5mm2,表示为:KX-Gs (105)-VVRP 2×1.5
2.与K分度号热电偶连接的延长型耐热精密级补偿电缆聚全氟乙丙烯绝缘和护套,多股绞合导体,镀锡铜线编织对屏加总屏,10个补偿对绞合,导体标称截面为1.5mm2
表示为 : KX-HsF46PF46RP 10×2×1.5
三、结构尺寸

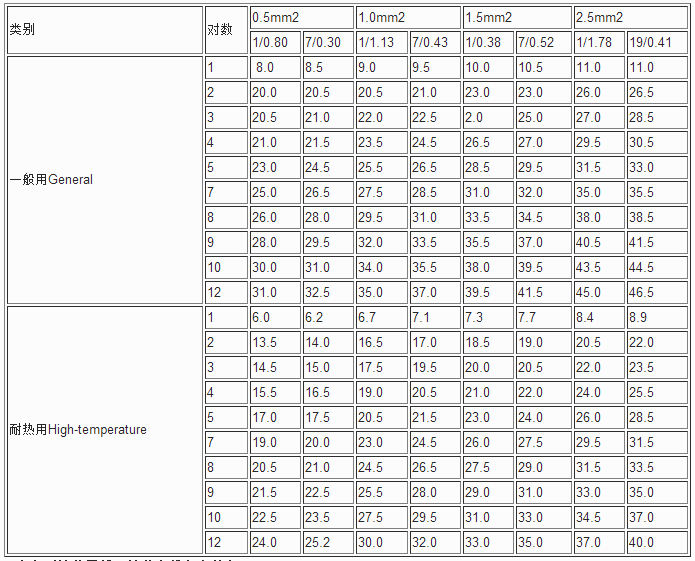

1.补偿导线、补偿电缆 参考外径(mm)

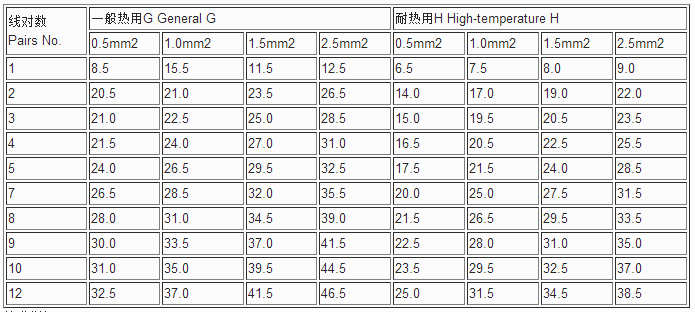

2.本安型补偿导线,补偿电缆参考外径(mm)

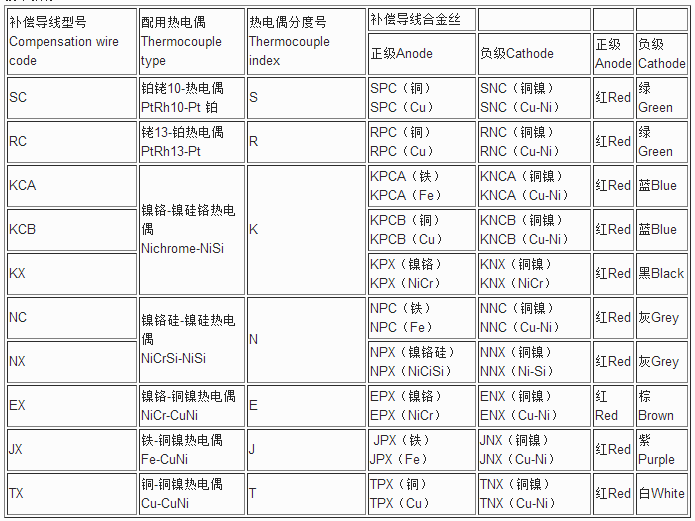

四、技术指标
注:型号第一个字母与热电偶分度号相对应,第二个字母“C”表示补偿型补偿导线,字母“X”表示延长型补偿导线。SC型补偿导线可配用R型分度号热电偶。
使用分类和护层颜色
五、产品用途
热电偶用补偿导线、电缆的作用是用来延伸热电偶的冷端,与测温仪连接构成测温系统,具有耐高温、低温、耐酸、碱,防腐,耐老化等优异性能,可浸入油水中长期使用,正常工作温度-40-250℃。
