塑料绝缘控制电缆

发布日期:2017-04-01 来源:青盛电气 浏览次数:2682

一:产品执行标准

GB9330-88 阻燃性能试验执行GB12666-90标准



二:基本型号及名称

1.聚氯乙烯绝缘和护套控制电缆

KVV     铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆

KVVP    铜芯聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽控制电缆

KVVP2   铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆

KVV22   铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆

KVVR    铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆

KVVRP   铜芯聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽控制软电缆

KVVP2-22铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽钢带铠装控制电缆

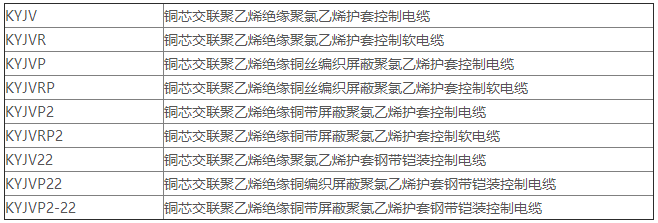

2.交联聚乙烯绝缘聚氯乙烯护套控制电缆

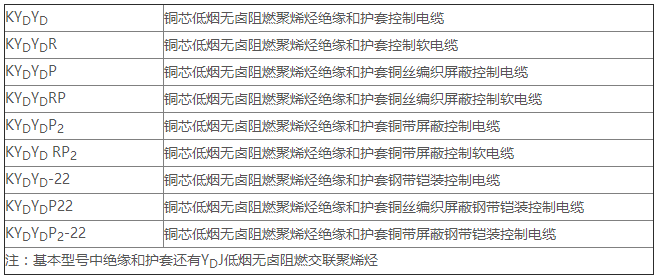

3.低烟无卤阻燃聚烯烃绝缘和护套控制电缆

备注:需要阻燃护套型号前加ZR,导体线芯中铜丝可以采用镀锡。



三:使用特性

1.交流额定电压:U0/U 450/750KV

2.最高工作温度:聚氯乙烯(聚乙烯)绝缘不超过70℃

交联聚乙烯绝缘90℃

低烟无卤阻燃聚烯烃70℃

低烟无卤阻燃交联聚烯烃90℃和125℃两种

3.最低环境温度:聚氯乙烯护套:固定敷设-40℃,非固定敷设-15℃

4.电缆安装敷设温度应不低于0℃。

5.电缆允许弯曲半径:非铠装电缆最小为电缆外径的6倍

铜带屏蔽或钢带铠装电缆最小为电缆外径的12倍



四:代号名称和含义

表2



五:主要技术指标

1.成品电缆导体直流电阻(Ω/km.20℃)参照附录A表3规定。

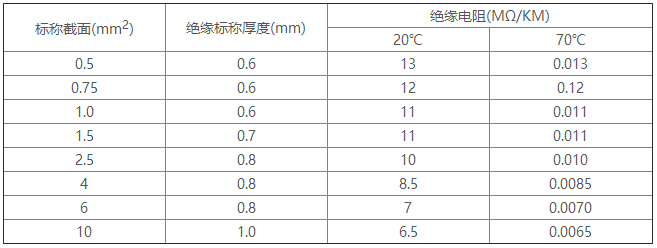

2.绝缘电阻及绝缘标称厚度符合下表规定:

3.成品电缆经受交流50HZ3.0KV/5min电压试验不击穿。



六:产品特点及用途

本产品适用于交流额定电压450/750V及以下自动控制或监测系统、电器仪表连接等场合用传输线。

低烟无卤聚烯烃具有燃烧时发烟量小,无卤酸气体释放,属于环保型电缆,适用于对消防具有特殊要求的场合。
