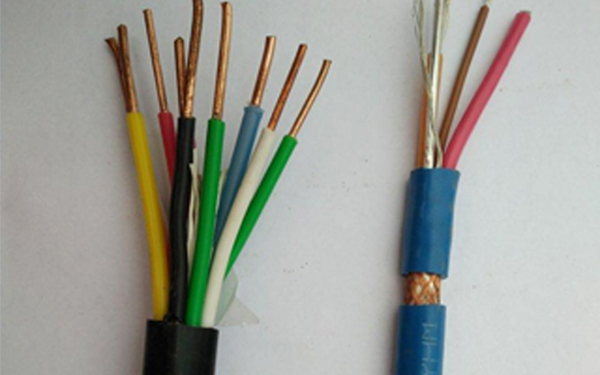

绝缘耐高温氟塑料控制电缆

发布日期:2017-04-01 来源:青盛电气 浏览次数:1567

一:产品执行标准

Q/HHTZH004.1 阻燃耐火特性试验执行GB12666-90标准



二:基本型号及名称


备注:采用进口PFA材料型号前加ZR192,需要阻燃护套型号前加ZR,导体线芯中铜丝可以采用镀锡。



三:使用特性

1.交流额定电压:U0/U 450/750KV

2.最高工作温度:聚全氟乙丙烯(F46)绝缘不超过200℃

可溶性聚四氟乙烯(PFA)绝缘不超过260℃

3.最低环境温度:聚氯乙烯护套:固定敷设-40℃,非固定敷设-15℃

氟塑料及硅橡胶护套:固定敷设-60℃,非固定敷设-20℃

4.电缆安装敷设温度应不低于0℃(氟塑料、硅橡胶和丁腈护套电缆不低于-25℃)。

5.电缆允许弯曲半径:非铠装电缆最小为电缆外径的6倍

铜带屏蔽或钢带铠装电缆最小为电缆外径的12倍

氟塑料绝缘和护套电缆最小为电缆外径的8倍

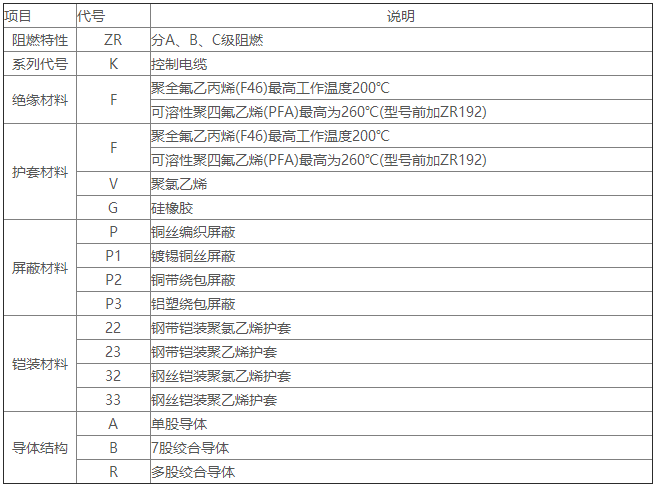

四:代号名称和含义

表2



五:主要技术指标

1.成品电缆导体直流电阻(符合GB3956规定)参照附录A表3

2.20℃时绝缘电阻不小于500MΩ/KM

3.成品电缆经受交流50HZ3.0KV/5min电压试验不击穿。



六:产品特点及用途

本产品适用于交流额定电压450/750V及以下电器仪表的连接线和自动控制系统的传输线,具有耐油、防水、耐磨、耐酸碱及各种腐蚀性气体、耐老化、不燃烧等优异性能,适合冶金、电力、石化等行业。
