屏蔽控制电缆的作用以及连接细节

发布日期:2017-09-23 来源:青盛电气 浏览次数:2013

屏蔽控制电缆在每根相芯线绝缘层外都绕包一层半导体或导电材质做成的屏蔽层,该屏蔽层又与地芯线紧紧连接,因此,每当电缆芯线绝缘受到创伤而损坏时,导电的芯线必然先接触屏蔽层,再通过这导电的屏蔽层、地芯线使漏电继电器保护动作,自行切断电源。因而屏蔽电缆就起到了超前切断电源的作用。避免电缆相间发生短路事故,也能防止人身触电,减少因电火花引起的煤尘和瓦斯爆炸的危险。

监视型屏蔽电缆:除满足屏蔽电缆结构要求外,电缆还有一个监视层或叫监视线。监视线由双面导电胶布带或导电橡皮与镀锡金属丝组成,也有用铜、铁丝混合编织而成的,套在主芯线与地线的外层,监视层与地芯线间设有绝缘层,因此,监视型电缆属于绝缘监视型电缆,又叫双屏蔽电缆。我们选用的采煤机电缆就属于此类电缆。


  连接屏蔽控制电缆时注意问题
  1、屏蔽层与相芯线裸露导体间爬电距离必须满足额定电压660v时,最小爬电距离37.5~50mm。额定电压1140v时,最小爬电距离67.5~90mm。
  2、对主芯线外面的屏蔽层要认真进行处理,特别是半导电胶布带在剥离后,要用木锉或四氯化碳等溶剂将粘在绝缘层表面的导电胶或石墨粉处理干净。
  3、屏蔽层与导电裸露部分的空气间隙必须满足额定电压660v时,最小空气间隙10mm。额定电压1140v时,最小空气间隙18mm。
  4、屏蔽层和其它闲置线芯必须可靠接地。

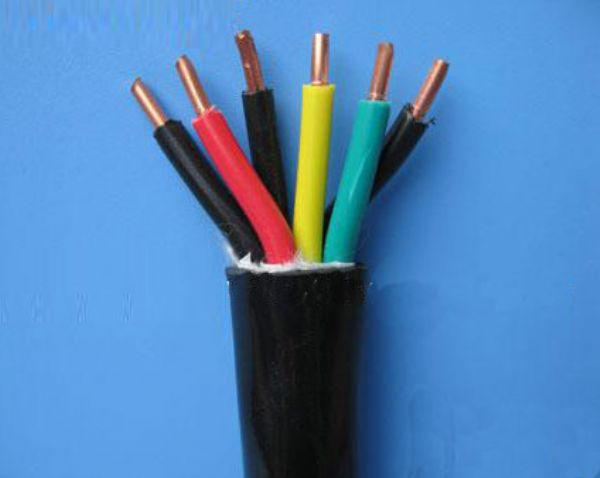

  屏蔽控制电缆适用于交流额定电压 450/750V 及以下电器仪表的连接线和自动控制系统的 传输线,具有耐油、防水、耐磨、耐酸碱及各种腐蚀性气体、耐老化、不燃烧等优异性能,适合冶金、电力、石化等行业。
